PROLITE P1905S - Écran LCD IIYAMA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur LCD
Taille de l'écran	19 pouces
Résolution	1280 x 1024 pixels (SXGA)
Technologie d'affichage	Technologie TFT LCD
Temps de réponse	5 ms
Luminosité	250 cd/m²
Contraste	1000:1 (statique)
Angles de vision	170° horizontal / 160° vertical
Connectivité	VGA, DVI-D
Alimentation électrique	AC 100-240V, 50/60Hz
Dimensions (L x H x P)	409 x 367 x 200 mm
Poids	5,5 kg
Compatibilités	PC, Mac, et autres appareils compatibles VGA/DVI
Fonctions principales	Affichage d'images, vidéos, et applications informatiques
Entretien et nettoyage	Utiliser un chiffon doux et un nettoyant pour écran
Pièces détachées et réparabilité	Disponibilité de pièces de rechange selon le modèle
Sécurité	Certifié CE, RoHS
Informations générales	Moniteur idéal pour un usage bureautique et multimédia

FOIRE AUX QUESTIONS - PROLITE P1905S IIYAMA

Comment régler la luminosité de l'écran IIYAMA PROLITE P1905S ?

Pour régler la luminosité, appuyez sur le bouton 'Menu' de l'écran, naviguez jusqu'à 'Réglages', puis sélectionnez 'Luminosité' pour ajuster le niveau selon vos préférences.

Que faire si l'écran ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement branché et que l'écran est allumé. Essayez de le connecter à un autre ordinateur ou appareil pour exclure un problème de source vidéo.

Comment changer la résolution de l'écran ?

Cliquez avec le bouton droit sur le bureau de votre ordinateur, sélectionnez 'Paramètres d'affichage' et ajustez la résolution à 1280x1024 pour une meilleure compatibilité avec le IIYAMA PROLITE P1905S.

L'écran clignote, que faire ?

Assurez-vous que le câble vidéo est correctement connecté. Essayez de changer le câble ou de tester l'écran sur un autre ordinateur pour identifier la source du problème.

Comment réinitialiser les paramètres d'usine de l'écran ?

Accédez au menu de l'écran, sélectionnez 'Réglages' puis 'Réinitialiser' pour restaurer les paramètres d'usine par défaut.

L'écran affiche des couleurs incorrectes, comment résoudre ce problème ?

Vérifiez les paramètres de couleur dans le menu de l'écran. Si les paramètres sont corrects, essayez de mettre à jour les pilotes de votre carte graphique.

Comment monter l'écran sur un support VESA ?

Retirez le pied de l'écran en dévissant les vis à l'arrière, puis utilisez les trous de montage VESA standard pour le fixer à votre support.

Où puis-je trouver des pilotes pour le IIYAMA PROLITE P1905S ?

Les pilotes peuvent être téléchargés sur le site officiel de IIYAMA dans la section 'Support' ou 'Téléchargements'.

Comment nettoyer l'écran sans l'endommager ?

Utilisez un chiffon doux et sec pour dépoussiérer l'écran. Pour les taches, humidifiez légèrement le chiffon avec de l'eau ou un nettoyant pour écran, sans jamais appliquer le liquide directement sur l'écran.

MODE D'EMPLOI PROLITE P1905S IIYAMA

Merci d'avoir acheté le moniteur LCD iiyama. Nous recommandons de lire ce manuel complet soigneusement avant d'installer et alimenter le moniteur. Conserver ce manuel pour toute référence ultérieure.

Ce moniteur LCD est conforme aux spécifications des directives EC 2004/108/EC, aux directives EMC sur les basses tensions 2006/95/EC et directives ErP 2009/125/EC.

La sensibilité électromagnétique a été décision à un niveau permettant une utilisation correcte en milieu résidentiel, bureaux et locaux d'industrie légère et d'entreprises de petite taille, à l'intérieur comme à l'extérieur des immeubles. Tout lieu d'utilisation devra se caractériser par sa connexion à un système public d'alimentation électrique à tension.

IIYAMA CORPORATION: Breguetlaan 8, 1438BC Oude Meer The Netherlands

Nous nous réservons le droit de modifier les caractéristiques de nos produits sans préavis. Toutes les marques de fabrique utilisées dans ce mode d'emploi appartiennent à leurs propriétaires respectifs. En tant que partenaire du programme ENERGY STAR®, iiyama a déterminé que ce produit répondait aux directives pour l'économie d'énergie édictées par ENERGY STAR®.

TABLE des matières

POUR VOTRE SÉCURITÉ 1

CONSIGNES DE SÉCURITÉ 1

REMARQUES SUR LES ECRANS A CRISTAUX LIQUIDES 3

SERVICECLIENT 3

ENTRETIEN 3

AVANT D'UTILISER LE MONITEUR 4

FONCTIOS 4

VÉRIFICATION DU CONTENU DE L'EMBALLAGE 4

ASSEMBLAGE ET DÉMONTAGE DE LA BASE DU PIED :

ProLite P1705S / ProLite P1905S 5

ASSEMBLAGE ET DÉMONTAGE DE LA BASE DU PIED :

ProLite PB1705S 6

COMMANDES ET CONNECTEURS 7

CONNEXION DE VOTRE MONITEUR 8

MISE EN ROUTE DE L'ORDINATEUR 9

Ajustement de l'angle de vision :

ProLite P1705S / ProLite P1905S 10

AJUSTEMENT DE LA HAUTEUR ET L'ANGLE DE VISION :

ProLite PB1705S 10

UTILISATION DU MONITEUR 11

MENU DES PARAMÈTRES DE RÉGLAGE 12

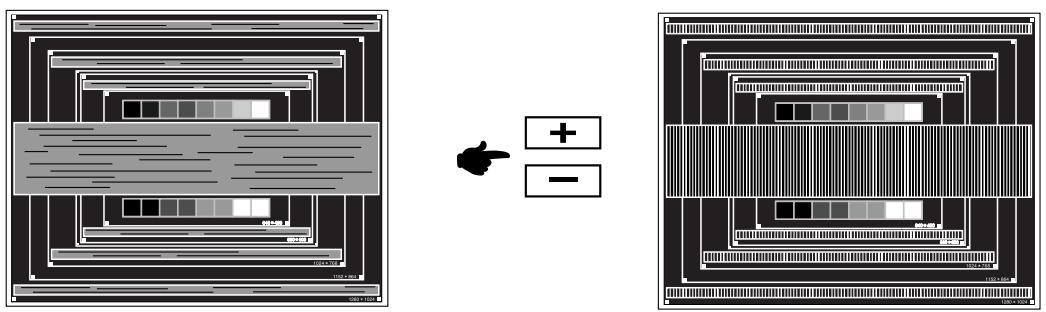

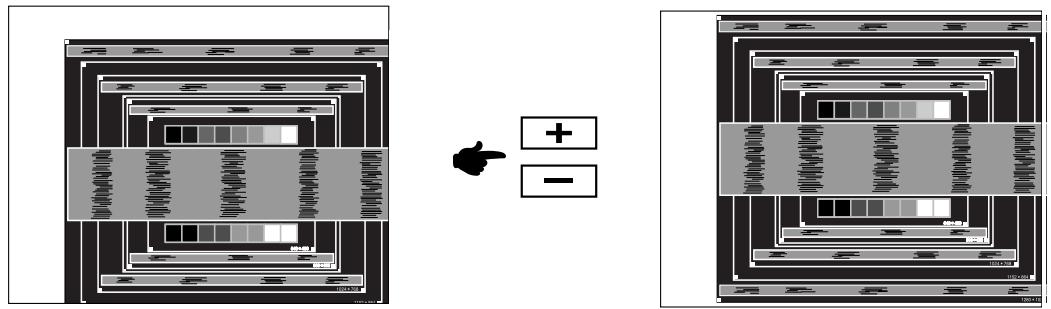

AJUSTEMENTS DE L'ECRAN 16

SYSTÉME D'ÉCONOMIE D'ENERGIE 19

DEPANNAGE 20

INFORMATIONS DE RECYCLAGE 21

ANNEXE 22

CARACTERISTIQUES TECHNIQUES : ProLite P1705S. 22

CARACTERISTIQUES TECHNIQUES : ProLite PB1705S 23

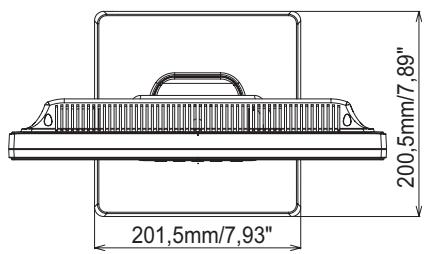

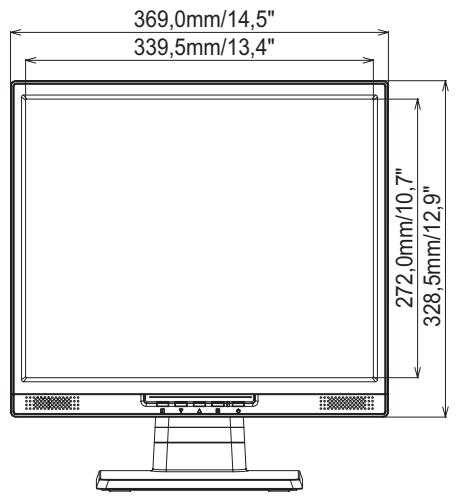

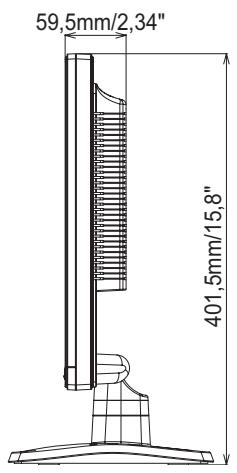

CARACTERISTIQUES TECHNIQUES : ProLite P1905S.24

Nous recommandons le recyclage des produits usagés. Contacter votre revendeur ou le support iiyama. Des informations sur le recyclage sont disponibles sur le site Internet : http://www.iiyama.com.

Mise hors tension du moniteur en cas de fonctionnement anormal

En cas de phénomène anormal tel que de la fumée, des bruits étranges ou de la vapeur, débranchez le moniteur et contactez immédiatement votre revendeur ou le service technique iiyama. Tout autre utilisation peut être dangereuse et peut engendrer un incendie ou un choc électrique.

NE JAMAIS OUVRIR le boitier

Ce moniteur contient des circuits haute-tension. La dépose du boîtier peut vous exposer à des risques d'incendie ou de chocs électriques.

NE PAS Introduire d'objects dans le moniteur

N'insérez pas d'objets solides ou liquides tels que de l'eau à l'intérieur du moniteur. En cas d'accident, débranchez votre moniteur immédiatement et contactez votre revendeur ou le service technique iiyama. L'utilisation du moniteur avec un objet logé à l'intérieur peut engendrer un incendie, un choc électrique ou des dommages.

Installer le moniteur sur une surface PLANE et STABLE

Le moniteur peut blesser quelqu'un s'il tombe ou s'il est lancé.

NE PAS Utiliser son moniteur pres de l'eau

N'utilisez pas le moniteur à proximité d'un point d'eau pour éviter les éclaboussures, ou si de l'eau a été répandue dessus cela peut engendrer un incendie ou un choc électrique.

Utiliser la tension secteur specifiee

Assurez-vous que le moniter fonctionne à la tension d'alimentation secteur spécifique. L'utilisation d'une tension incorrecte occasionnera un malfonctionnement et peut engendrer un incendie ou un choc électrique.

Protection des CABLES

Ne pas tirer ou plier les câbles d'alimentation et de signal. Ne pas poser le moniteur ou tout autre objet volumineux sur ces câbles. Des câbles endommagés peuvent engendrer un incendie ou un choc électrique.

Conditions climatiques defavorables

Il est conseillé de ne pas utiliser le moniteur pendant un orage violent en raison des coupures répétées de courant pouvant entraîner des malfonctions. Il est également conseillé de ne pas toucher à la prise électrique dans ces conditions car elles peuvent engendrer des chocs électriques.

Installation

Pour prévenir les risques d'incendie, de chocs électriques ou de dommages, installez votre moniteur à l'abri de variations brutes de températures et évitez les endroits humides, poussièreux ou enfumés. Vous devrez également éviter d'exposer votre moniteur directement au soleil ou tout autre source lumineuse.

NE PAS PLACER le moniteur dans une position dangereuse

Le moniteur peut basculer et causer des blessures s'il n'est pas convenablement installé. Vous devez également vous assurer de ne pas placer d'objets lourds sur le moniteur, et qu'aucun cable ne soient accessibles à des enfants qui pourraient les tirer et se blesser avec.

Maintenir une BONNE ventilation

Le moniteur est équipé de fentes de ventilation. Veuillez à ne pas couvrir les fentes ou placer un objet trop proche afin d'éviter tout risque d'incendie. Pour assurer une circulation d'air suffisante, installer le moniteur à 10 cm environ du mur. Les fentes d'aération sur l'arrière du chassin sont ont obstruées et il y aura risque de surchauffe du moniteur si vous retirez le socle du moniteur. La dépose du socle entraînera une surchauffe du moniteur ainsi que des risques d'incendie et de dommages. L'utilisation du moniteur lorsque celui-ci est posé sur sa partie avant, arrêté ou retourné ou bien sur un tapis ou un matériel mou peut également entraîner des dommages.

Deconnectez les CABLES lorsque vous deplacez le moniteur

Avant de déplacer le moniteur, désactivez le commutateur de mise sous tension, débranchez le moniteur et assurez-vous que le cable vidéo est déconnecté. Si vous ne le déconnectez pas, cela peut engendrer un incendie et un choc électrique.

Debranchez le moniteur

Afin d'éviter les accidents, nous vous recommandons de débrancher votre moniteur s'il n'est pas utilisé pendant une longue période.

Toujours debrancher le moniteur en TIRANT sur la prise

Débrancher le câble d'alimentation ou le câble de signal en tirant sur la prise. Ne jamais tirer le câble par le cordon car cela peut engendrer un incendie ou un choc électrique.

NE Touchez PAS la PRESE avec des MAINS humides

Si vous tirez ou insérez la prise avec des mains humides, vous risquez un choc électrique.

LORS de l'installation du moniteur sur votre ordinateur

Assurez-vous que l'ordinateur soit suffisamment robuste pour supporter le poids car cela pourrait engendrer des dommages à votre ordinateur.

NE PAS METTRE De disquettes pres des haut-parleurs

Des données magnétiques enregistrées telles que disquettes peuvent s'effacer, si elles sont placées près des haut-parleurs, puisque les haut-parleurs émettent un champ magnétique.

Recommandations d'usage

Pour prévenir toute fatigue visuelle, n'utilisez pas le moniteur à contre-jour ou dans une pièce sombre. Pour un confort et une vision optimaux, positionnez l'écran juste au-dessous du niveau des yeux et à une distance de 40 à 60 cm (16 à 24 pouces). En cas d'utilisation prolongée du moniteur, il est recommandé de respecter une pause de 10 minutes par heure car la lecture continue de l'écran peut entraîner une fatigue de l'oeil.

Remarques sur les ECRANS a cristaux liquides (LCD)

Les symptômes suivants n'indiquent pas qu'il y a un problème, c'est normal:

• Quand vous allumez le LCD pour la première fois, l'image peut être mal cadrée à l'écran suivant le type d'ordinateur que vous utilisez. Dans ce cas, ajuster l'image correctement.
• De part la nature fluorescente de la lumière émise, l'écran peut clignoter à l'allumage. Mettre l'interrupteur d'alimentation sur OFF, puis à nouveau sur ON pour faire disparaitre le clignotement. La luminosité peut être légèrement inégale selon la configuration de bureau utilisée. En raison de la nature de l'écran LCD, une image résiduelle de la précédente vue peut subsister après un nouvel affichage, si la même image a été affichée pendant des heures. Dans ce cas, l'affichage est rétabli lentement en changeant d'image ou en éteignant l'écran pendant des heures. Veuillez prendre contact avec IIYAMA France pour le remplacement de la lampe fluorescente de rétroéclairage quand l'écran est ASF, scintille ou ne s'éclaire pas. Ne jamais essayez de le remplacer vous-même.

L'éclairage fluorescent utilisé dans votre moniteur à cristaux liquides est un consommable. Pour la garantie de ce composant, veuillez contacter IYAMA France. Si vous devez returner toute matière et que vous ne possédez plus votre emballage d'origine, merci de contacter toute revendeur ou le service après-vente d'IYAMA pour conseil ou pour remplacer l'emballage.

Avertissement

Si vous renversez n'importe quel objet solide ou liquide tel que de l'eau à l'intérieur du moniteur, débranchez immédiatement le câble d'alimentation et contactez votre revendeur ou le service technique iiyama. Pour des raisons de sécurité, éteignez et débranchez le moniteur avant de le nettoyer.

• Ne pas gratter ou frotter l'écran à l'aide d'un objet dur afin de ne pas endommager le panneau LCD. L'utilisation des solvants suivants est à proscrire pour ne pas endommager le boîtier et l'écran LCD : diluant, nettoyants en atomiseur.

Essence

Cire

Nettoyants abrasifs

Solvants acides ou alcalins

Le contact du boîtier avec un produit en caoutchouc ou en plastique pendant longtemps peut dégrader ou écailler sa peinture.

Boitier

Éliminer les tâches à l'aide d'un chiffon légèrement humide et d'un détergent doux, puis essuyer le boîtier à l'aide d'un chiffon sec et propre.

Ecran LCD

Un nettoyage périodique est recommandé avec un chiffon sec et doux. N'utilisez pas de papier tissé car cela endommagera l'écran LCD.

Avant d'utiliser le moniteur

Résolutions prises en charge jusqu'à 1280 × 1024 • Contraste élevé 1000:1 (Typique) / Luminosité 250cd/m² (Typique) / Temps de réponse rapide 5ms (Noir, Blanc, Noir): ProLite P1705S / ProLite PB1705S • Contraste élevé 1000:1 (Typique) / Luminosité 250cd/m² (Typique) / Temps de réponse rapide 5ms (Noir, Blanc, Noir): ProLite P1905S Lissage numérique des caractères • Configuration automatique • Haut-parleurs stéréo 2 haut-parleurs stéréo 1 W • Conforme au Plug & Play VESA DDC2B Conforme à Windows® 95/98/2000/Me/XP/Vista/7 • Économie d'énergie (conforme à ENERGY STAR® et VESA DPMS) • Conforme au standard de montage VESA (100 mm x 100 mm) • Trou clé pour verrouillage de sécurité

Vérification du contenu de l'emballage

Les accessoires suivants sont inclus dans votre emballage. Vérifiez qu'ils sont inclus avec le moniteur. En cas d'élément absent ou endommagé, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama.

Câble d'alimentation*

Cable de signal D-Sub

Cable DVI-D

Cable audio

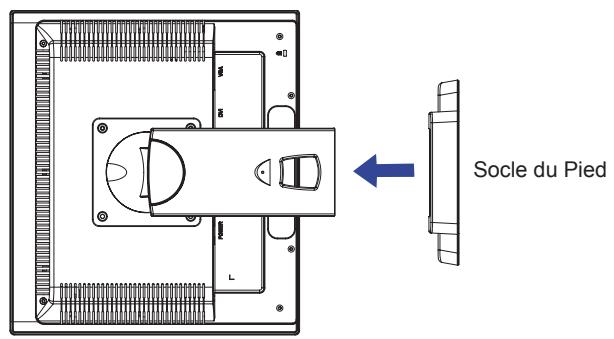

Socle du Pied

Guide de sécurité

Guide de démarrage rapide

Attention

• La valeur nominale du câble d'alimentation fourni dans les régions à 120 V est de 10 A/125 V. Si vous utilisez une alimentation plus élevée que cette valeur nominale, un câble d'alimentation avec une valeur nominale de 10 A/250 V doit être utilisé. Cependant, toutes garanties sont exclues pour tout problème ou dommage causé par un câble d'alimentation non fourni par iiyama.

Attention

Poser le moniteur sur une surface stable. Le moniteur peut causer des blessures ou des dégâts matériels en cas de chute. Ne heurtez pas le moniteur, ILA pourrait l'endommager. - Débrancher le moniteur avant le retrait du pied ou installation au mur pour éviter des chocs électriques voire des dommages.

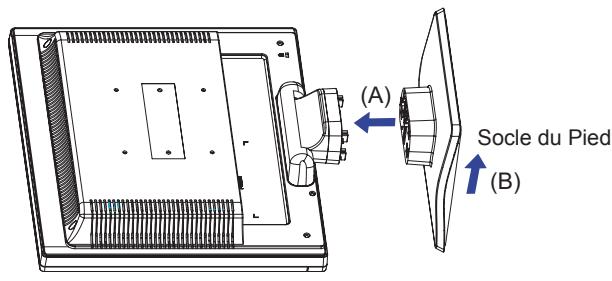

① Placez d'abord un morceau de tissu doux sur la table pour éviter que le moniteur ne soit rayé. Placez le moniteur à plat sur la table, face vers le bas. Fixez le socle au moniteur (A) et faites glisser le socle vers l'arrière du moniteur (B).

① Placez d'abord un morceau de tissu ② Maintenez les crochets appuyés vers l'extérieur, tout en faisant glisser la base du pied vers l'avant du moniteur (C), puis, retirez la base du pied, totalement.

Attention

• Poser le moniteur sur une surface stable. Le moniteur peut causer des blessures ou des dommages matériels en cas de chute. Ne heurtez pas le moniteur, ILA pourrait le endommager.
• Débrancher le moniteur avant le retrait du pied ou installation au mur pour éviter des chocs électriques voire des dommages.

① Placez d'abord un morceau de tissu doux sur la table pour éviter que le moniteur ne soit rayé. Placez le moniteur à plat sur la table, face vers le bas. ② Installez le socle du pied sur le moniteur.

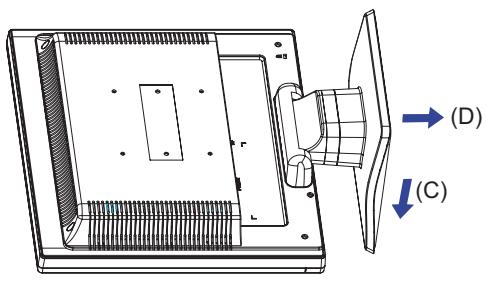

① Placez d'abord un morceau de tissu doux sur la table pour éviter que le moniteur ne soit rayé. Placez le moniteur à plat sur la table, face vers le bas. ② Maintenez les crochets appuyés vers l'extérieur et retirez la base du pied.

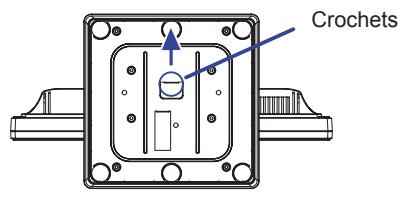

Crochets

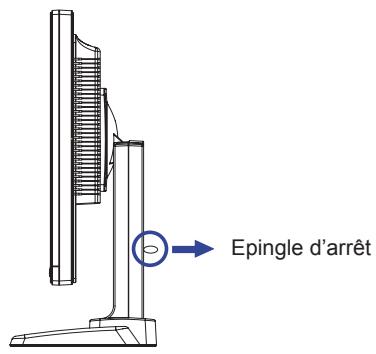

Positionnez sur son pied le moniteur et ensuite enlever la pin stoppeur sur l'arrière du pied lentement alors que vous appuyez sur le dessus du pied avant d'installer le moniteur. Attention, la prudence est recommendée alors que le pied du moniteur est compressé, il peut se détendre rapidement quand vous le relâchez.

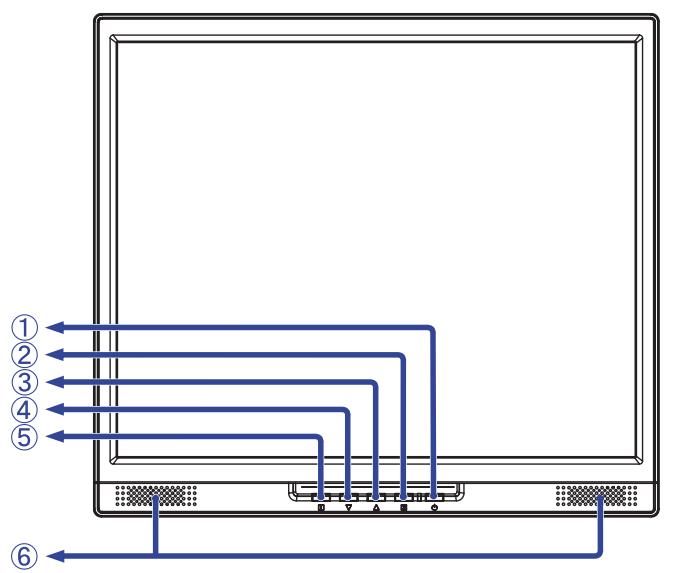

Commutateur d'alimentation ( ) / Voyant d'alimentation

NOTE

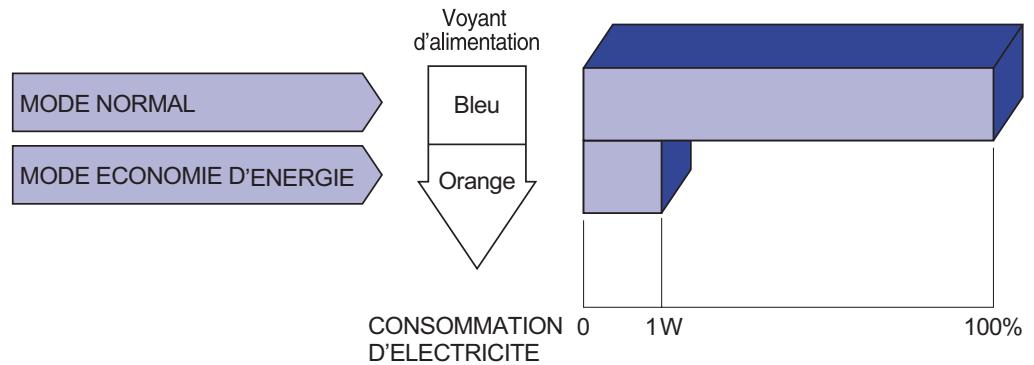

Bleu : Fonctionnement normal

Orange: Économie d'énergie

Le moniteur entre en mode d'économie d'énergie qui réduit la consommation électrique à moins de 1W lorsqu'il ne reçoit aucun signal sync horizontal et/ou vertical.

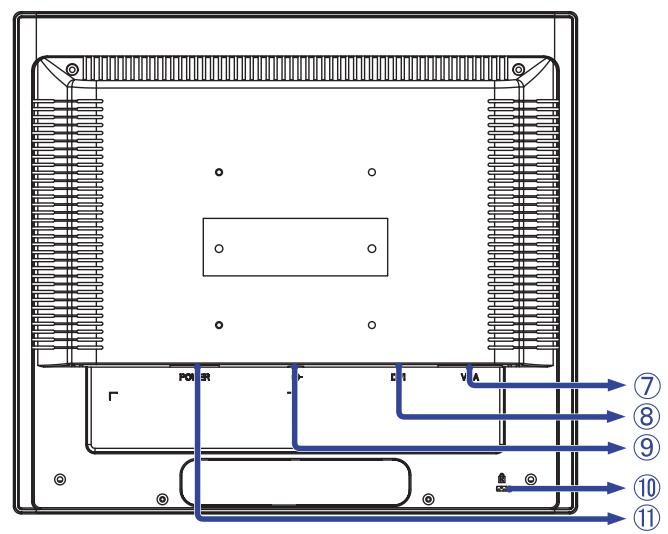

② Touche Sélection / Réglage automatique (2) ③ Touche Défilement vers le haut / Touche Volume (▲) (4) Touche Défilement vers le bas / Touche de raccourci Lumosité/ Contraste (▼) (5) Touche Menu (1) Haut-parleurs (7) Connecteur de D-Sub mini 15 broches (VGA) (8) Connecteur de DVI-D 24 broches (DVI) ⑨ Connecteur audio 10 Trou clé pour verrouillage de sécurité

NOTE

Vous pouvez CABler un verrou de sécurité pour empêcher que le moniteur soit enlevé sans votre permission.

Connecteur d'alimentation secteur (AC IN)

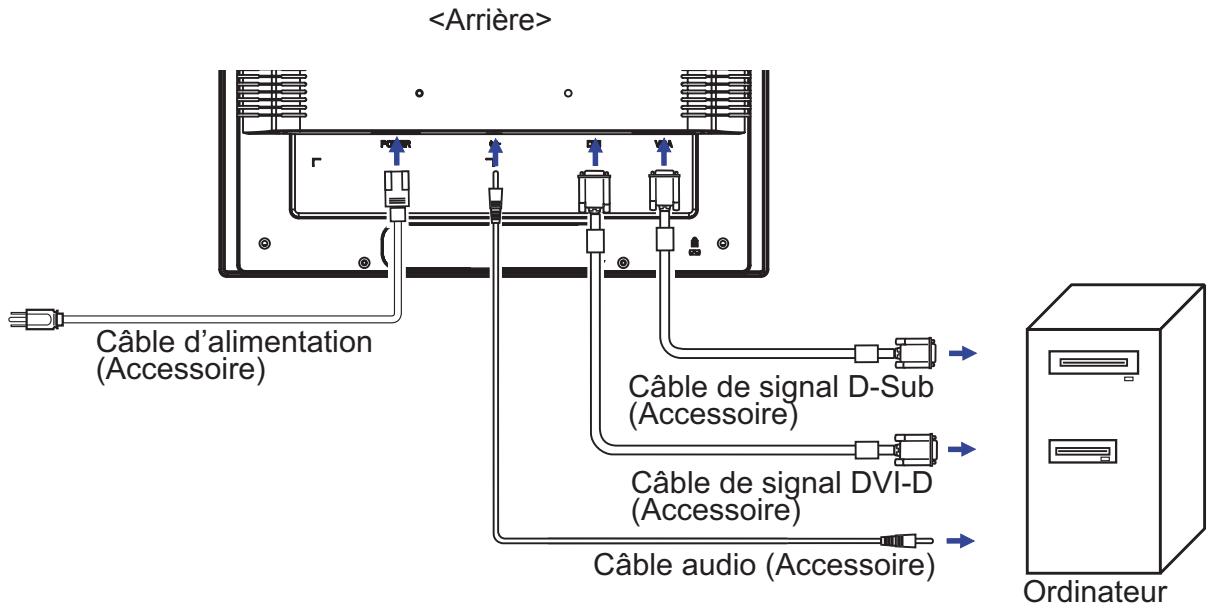

Connexion de votre moniteur

① Assurez-vous que l'ordinateur et le moniteur sont éteints. ② Connectez l'ordinateur au moniteur avec le cable de signal. ③ Connectez le moniteur à l'équipement audio avec le cable audio pour ordinateur lors de l'utilisation des fonctions audio. ④ Connectez d'abord le cable d'alimentation au moniteur puis sur la prise électrique. ⑤ Le courant du moniteur et de l'ordinateur est rétabli.

Le câble de signal utilisé pour la connexion de l'ordinateur et du moniteur peut varier en fonction du type d'ordinateur utilisé. Une connexion incorrecte peut endommager sérieusement le moniteur et l'ordinateur. Le câble fourni avec le moniteur est un connecteur 15 broches au standard D-Sub. Si un câble spécial est requis, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama. Pour la connexion aux ordinateurs Macintosh, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama pour l'adaptateur requis. Assurez-vous de bien serrer les vis manuelles à chaque extrémité du câble de signal.

Exemple de connexion

Mise en ROUTE de l'ordinateur

■ Fréquences du signal

Passez aux fréquences souhaitées détaillées à la page 26 “FRÉQUENCES DE SYNCHRONISATION”.

Plug & Play Windows 95/98/2000/Me/XP/Vista/7

Le LCD iiyama répond au standard VESA DDC2B. En connectant l'écran au DDC2B de votre ordinateur avec le câble qui vous a été fourni, le moniteur sera reconnu conforme au Plug and Play sous Windows 95/98/2000/Me/XP/Vista/7. Le fichier d'information pour les moniteurs iiyama sous Windows 95/98/2000/Me/XP peut être nécessaire pour votre ordinateur et obtenu via le site internet: http://www.iiyama.com

Pour plus d'informations sur le téléchargement du pilote pour votre moniteur écran tactile, veuillez vous connecter au site Web indiqué ci-dessus. - Les pilotes de moniteur ne sont pas nécessaires dans la plupart des cas sous les systèmes d'exploitation Macintosh ou Unix. Pour plus d'informations et conseils, veuillez contacter votre revendeur.

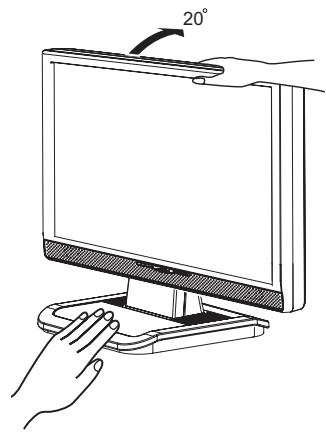

Ajustement de l'angle de VISION : ProLite P1705S / ProLite P1905S

Pour une visualisation optimale, il est recommandé de regarder le moniteur bien en face. Tenez le socle pour ne pas renverser le moniteur lorsque vous modifiez son orientation. - Vous pouvez régler l'angle du moniteur jusqu'à 20 degrés vers le haut et. ■ Afin de vous assurer une position du corps saine et relaxe, quand vous visualisez l'image du moniteur dans votre espace de travail, l'ajustement de l'angle d'inclinaison ne devra pas excéder plus de 10 degrés. Réglez ensuite l'angle du moniteur comme vous le désirez.

• Ne pas appuyer fortement sur la dalle LCD quand vous modifiez l'inclinaison du moniteur. Cela pourrait endommager ou casser l'écran.
• Une attention particulière est requise afin de ne pas vous coincer un doigt ou une main lors du changement d'angle.

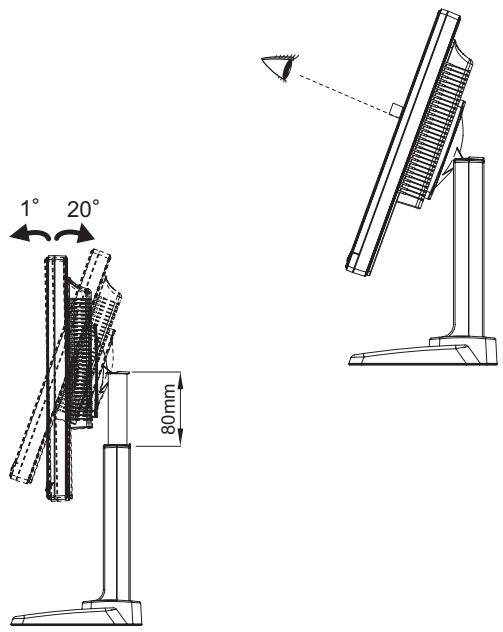

Ajustement de la hauteur et l'angle de VISION : ProLite PB1705S

Pour une vision optimale, il est recommandé de regarder de face l'écran du moniteur, puis ajuster la hauteur et l'angle de vision à votre convenance. ■ Maintenir la matrice afin que le moniteur ne bascule pas quand vous ajustez la hauteur et l'angle. - Vous pouvez ajuster la hauteur du moniteur jusqu'à 80 mm et l'angle de vision, 20 degrés vers le haut et 1 degré vers le bas.

Ne pas appuyer fortement sur le verre quand vous modifiez la hauteur ou l'inclinaison du moniteur.

Cela pourrait engendrer des dommages ou félures de l'écran LCD.

Attention, la prudence est recommandée quand vous ajustez la hauteur ou l'angle de vision. Ne vous coincez pas les doigts.

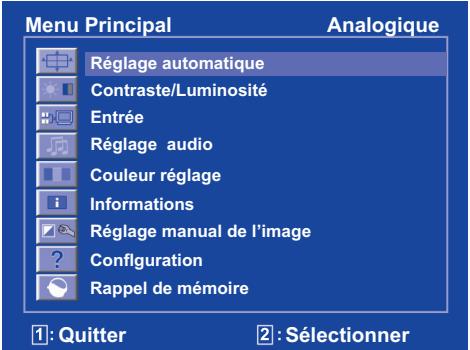

Utilisation du moniteur

Le LCD iiyama est réglé à l'usine avec une fréquence de synchronisation figurant à la page 26 afin de donner la meilleure image. Vous pouvez également ajuster la position de l'image comme vous le souhaitez en suivant le mode opérationnel ci-dessous. Pour plus de détails voir page 16, AJUSTEMENTS DE L'ÉCRAN.

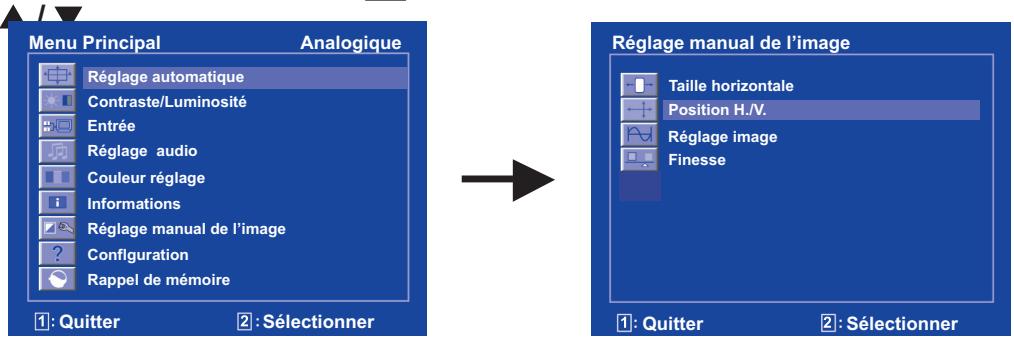

① Appuyez la touche [1] pour afficher les réglages à l'écran. Des pages additionnelles au Menu peuvent être visualisées en utilisant les touches ▲/▼.

② Sélectionnez la page de menu où se trouve l'icone de l'ajustement désiré. Appuyez la touche 2. Utilisez ensuite les touches ▲ / ▼ pour permettre en surbrillance l'icone du réglage souhaité. ③ Appuyez la touche 2 à nouveau. Utilisez ensuite les touches ▲ / ▼ pour effectuer les ajustements ou réglages appropriés.

Par exemple, pour corriger la position verticale, sélectionnez l'élément Régalage manuel de l'image du Menu, puis appuyez la touche 2. Puis, sélectionnez (Position H./V.) en utilisant les

Une page d'ajustement apparait après l'appui sur la touche 2. Utilisez ensuite les touches pour corriger la position verticale. La position verticale de l'image entière doit changer pendant que vous effectuez l'opération.

Lorsque l'utilisation des touches est abandonnée pendant l'ajustement, la fenêtre OSD disparaît après le début défini pour l’Interruption OSD. La touche 1 peut également être utilisée pour fermer rapidement la fenêtre OSD. - Les données de réglage sont automatiquement enregistrées en mémoire lorsque la fenêtre OSD disparaît. Évitez d’éteindre le moniteur pendant l’utilisation du Menu. - Les ajustements pour Position H. / V., Taille Horizontale et Réglage image sont enregistrés pour chaque fréquence de signal. À l’exception de ces ajustements, tous les autres ajustements n’ont qu’un seul réglage qui s’applique sur toutes les fréquences de signal.

Réglage automatique Auto Image Adjust	Réglage automatique
Adjustment		Problème / Option Touche correspondante
Réglage automatique* Auto Image Adjust	Direct	Ajustement de Position H. / V., Taille Horizontale et Réglage image automatiquement.
Entrée analogique seulement
NOTE	The screen becomes dark for approximately five seconds during the adjustment.

• Pour les membres résultats, utilisez Réglage automatique avec la mire d'ajustement. Voir la section AJUSTEMENTS DE L'ÉCRAN page 16.

Les pouzz éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.

• Réglage automatique : Appuyez sur la touche 2 lorsque le Menu n'est pas affiché.

Contraste /Luminosité Contrast / Brightness	Contraste/Luminosité
Adjustment	Problème / Option	Touche correspondante
Contraste	Trop terme	▲
Contrast	Trop intense	▼
Luminosite*	Trop nombre	▲
Brightness	Trop clair	▼

• Ajustez la User de Mode Economie quand vous utilisez le moniteur dans une pièce que vous sentez que l'écran est trop lumineux. Impossible à sélectionner quand ECO est activé.

Vous pouvez éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.

• CONTRASTE /LUMINOSITE: Appuyez sur le bouton quand le Menu n'est pas affché.

Les modes Contraste et Luminosité s'activent en appuyant successivement sur le bouton ▲ / ▼.

Entrée Input Select	Entrée
Adjustment	Problème / Option Touche correspondante
Entrée	Analogue	Wählen Sie D-sub Eingang.
Input Select	Numérique	Wählen Sie DVI Eingang.
NOTE Lorsqu'un des deux connecteurs est relié à la source de signal, il est automatiquements sélectionné par le moniteur. Touche Input n'est pas opérationnel s'il n'y a pas de signald'entrée sur le connecteur sélectionné ou pendant le mode de gestion d'énergie.

Réglage Audio Audio Adjust	RÉglage Audio
Adjustment	Problème / Option Touche correspondante
Volume Volume	Direct	Trop faible Trop fort
Muet Mute		Renvoyez le volume sain au niveau préçédent.
		Arrêtez le bruit temporairement.
NOTE	Pour activer le mode MUET, puis pour revenir en mode normal, appuyez successivement sur la touche 2.	Allumé→Eteint→

Les pouzz éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.

Volume: Appuyez la touche lorsque le Menu n'est pas affiché.

Couleur Réglage Color Adjust	Couleur Réglage
Adjustment	Problème / Option		Touches correspondante
Froid Cool	Blanc bleuâtre (9300K)
Normal Normal	Blanc rougeâtre (6500K)
Chaud Warm	Blanc verdâtre (5400K)
Couleur utilisateur User Color	2	Rouge (Red)	Trop faible
		Vert (Green)	Trop fort
		Bleu (Blue)

Informations

Fréquence H.:

Analogue

Fréquence V.:

60.0Hz

Résolution:

1280 x 1024

Horloge de pixels:

107.8MHz

Numéro de Série:

1108901000001

Numéro de module:

PLP1705S

Quitter

L'information d'affichages concernant le signal d'entrée courant venant de la carte graphique dans votre ordinateur.

Voir le guide utilisateur de votre carte graphique pour plus d'informations concernant le changement de résolution et la vitesse de rafraîchissement.

Réglage manuel de l'image

Entrée analogique seulement

Adjustment		Problème / Option Touche correspondante
Taille Horizontale Horizontal Size		Trop étroit Trop large
Position H. / V. H./V. Position	Position H. H. Position	Trop à gauche Trop à droit de
	Position V. V. Position	Trop étroit Trop large
Réglage image Fine Tune		Pour corriger le scintillagement des caractères ou des lignes
Finesse Sharpness		Ajustement de la qualité de l'image à desrésolutions inférieur à 1280 x 1024. You pouvez modifier la qualité de l'image (4 étapes).

Configuration

Adjustment	Problème / Option Touche correspondante
Langue Language Select	English	Anglais	Suomi	Finlandais
	Français	François	日本語	Japonais
	Deutsch	Allemand	簡体中文	Chinois Simplifié
	Español	Espagnol	繁体中文	Chinois Traditionnel
	Italiano	Italien
Position OSD OSD Position	Position H.	OSD trop à gauche OSD trop à droite
	Position V.	OSD trop BASSE OSD trop haute
Interruption OSD OSD TIMEOUT	You pouvez ajuster le temps d'affichage de l'OSD de 5 à 60 secondes.
Arrière plan OSD OSD Background	Allumé	Le fond d'OSD est rendu transparent.
	Eteint	Renvoyez le fond d'OSD.
Rappel de mémoire Memory Recall	Rappel de mémoire
Adjustment	Problème / Option	Touchche correspondante
Rappel de mémoire Memory Recall	Restauration des données pré-réglées en usine.

Vous pouvez afficher directement l'échelle d'ajustement en suivant la manipulation suivante.

• VERROUILLAGE (OSD et COMMUTATEUR D'ALIMENTATION):

Fermez à clé : Appuyez sur le bouton 1 et le bouton ▲ - Maintenir pendant 10 secondes.

Ouvrez: Appuyez sur le bouton 1 et le bouton - Maintenir pendant 10 secondes.

• ECO: Marche: Appuyez la touche 1 et Touche la même heures lorsque le Menu n'est pas affchéé.

Arrêt : Appuyez la touche 1 et Touche la même heures lorsque le Menu n'est pas affiché.

Ajustements de l'écran

Ajustez l'image en suivant la procédure ci-dessous pour obtenir l'image désirée quand l'entrée analogue est sélectionnée.

Dans le manuel sont décrits le réglage de la position de l'image, la réduction du scintillement et l'ajustement de la netteté pour le type d'ordinateur que vous utilisez. Le moniteur a été conçu pour donner la meilleure performance à une résolution de 1280 x 1024, mais ne peut pas fournir les meilleures résolutions à moins de 1280 x 1024, car l'image est automatiquement étirée pour remplir l'écran. Cette résolution est recommandée en utilisation normale. L'affichage de texte ou des lignes sera flou ou irrégulier en épaisseur quand l'image est étirée d'au processus d'élargissement de l'écran. ■ Il est préférable d'ajuster la position et la fréquence de l'image avec les commandes du moniteur, qu'avec les logiciels ou les utilisateurs de l'ordinateur. ■ Procédez aux ajustements après une période d'échauffement de trente minutes au moins. - Des ajustements supplémentaires peuvent être nécessaires après la Réglage automatique selon la résolution ou la fréquence du signal. La Réglage automatique peut ne pas fonctionner correctement quand l'image affichée est autre que la mire d'ajustement de l'écran. Dans ce cas, des ajustements manuels sont nécessaires.

L'écran peut être ajusté de deux manières. Une manière est l'ajustement automatique pour la Position, Taille Horizontale et la Réglage image au point. L'autre est de faire chacun des ajustements manuellement. Effectuez la Réglage automatique pour la première fois lorsque le moniteur est connecté à un nouvel ordinateur ou lorsque la résolution est changée. Si l'écran est flou ou scintille ou si l'image n'est pas cadree correctement à l'écran après avoir effectué la Réglage automatique, les ajustements manuels sont nécessaires. Les deux ajustements devraient être faits en utilisant la mire de réglage de l'écran (Test. bmp) obtenue sur le site Web de IYAMA (http://www. iiyama. com).

Ajustez l'image en suivant la procédure ci-dessous pour obtenir l'image désirée. Ce manuel explique les ajustements sous Windows 95/98/2000/Me/XP/Vista/7.

① Affichez l'image à la résolution optimale. ② Ouvrez Test.bmp (mire d'ajustement de l'écran) comme papier peint.

■ Consultez la documentation appropriée pour le faire. ■ Test. bmp est conçu à une résolution 1280 x 1024. Positionnez bien la mire au centre dans la boîte de dialogue du paramètre du papier peint. Si vous utilisez Microsoft® PLUS! 95/98, annulez le paramètre de « Étirer le papier peint du bureau à la taille de l'écran »

[Mire de réglage]

③ Appuyez sur la touche 2. (Réglage automatique) ④ Ajustez l'image manuellement en procédant comme suit lorsque l'écran est flou ou scintille ou l'image n'est pas cadre correctement à l'écran après avoir effectué la Réglage automatique. ⑤ Ajustez la Position V. de sorte que le haut et le bas de l'image soient bien cadrés à l'écran.

(6) 1) Ajustez la Position H. afin que le côté gauche de l'image soit sur le bord gauche de l'écran.

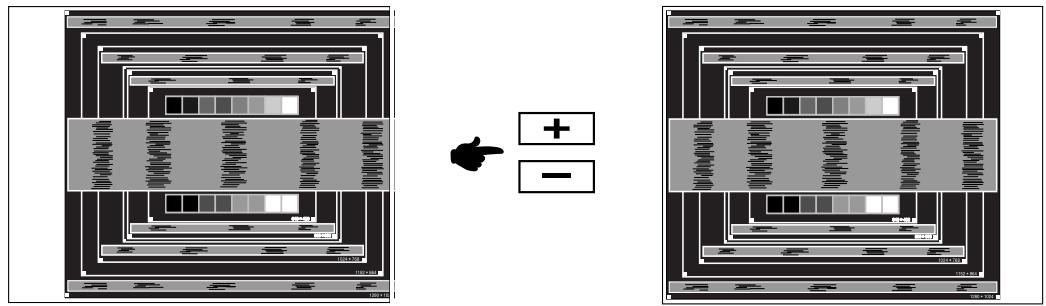

2) Étirez le côté droit du cadre de l'image vers le bord droit de l'écran en réglant Taille Horizontale.

■ Quand la partie gauche de l'image s'éloigne du côté gauche de l'écran pendant le réglage de Taille Horizontale, réglez les étapes 1) et 2). - Une autre manière de faire le réglage de Taille Horizontale est de faire l'ajustement sur les motifs zébrés verticaux de la mire. L'image peut scintiller pendant le réglage Taille Horizontale, Position H. et Position V.. Dans le cas où l'image est plus grande ou plus petite que la zone d'affichage après le réglage de Taille Horizontale, repésez les étapes à partir de ③.

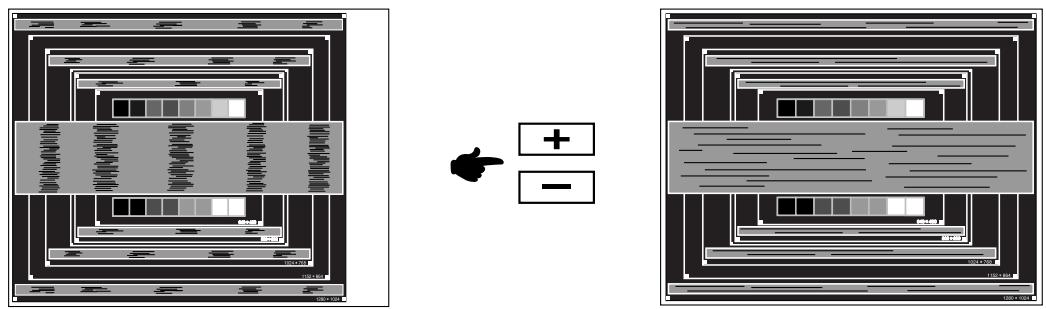

⑦ Réglez la Réglage image pour corriger les perturbations horizontales, le scintillement ou la netteté en présence de la mire d'ajustement.

En cas d'un fort scintillagement ou d'un manque de nettété sur une partie de l'écran, repêze les étapes ⑥ et ⑦, car l'ajustement de Taille Horizontale peut ne pas avoir été effectué correctement. Si le scintillagement ou le manque de nettété persiste, paramétrez le taux de rafraîchissement de l'ordinateur sur une fréquence basse (60Hz) et reprenez les réglages à partir de l'étape ③. - Réglez la Position H. si la position horizontale s'est déplacée pendant le réglage de la Réglage image.

⑧ Réglez la Luminosité et la Couleur Réglage pour obtenir l'image souhaitée après les réglages de Taille Horizontale et de la Réglage image. Et remettez votre papier peint favori.

Systéme d'économie d'energie

Le système d'économie d'énergie de ce produit est conforme aux normes ENERGY STAR et VESA DPMS. Lorsqu'il est activé, il permet de réduire automatiquement la consommation d'énergie du moniteur lorsque l'ordinateur ne fonctionne pas de manière active.

Pour utiliser cette fonction, le moniteur doit être connecté à un ordinateur conforme aux normes VESA DPMS. Il existe un mode d'économie d'énergie disponible comme décrit CI-DESSOUS. La fonction d'économie d'énergie, y compris les réglages des minuteurs, est configurée par le système d'exploitation. Consultez le manuel de votre système d'exploitation pour des informations sur cette configuration.

Mode d'économie d'énergie

Quand les signaux de synchronisation H / Synchronisation V / Synchronisation H et V provenant de l'ordinateur sont inactifs, le moniteur entre en mode d'économie d'énergie, ce qui réduit la consommation électrique à moins de 1W. L'écran devient noir, et le voyant d'alimentation devient orange. À partir du mode économique d'énergie, l'image réapparait après quelques secondes soit en touchant de nouveau le clavier ou la souris.

Le moniteur continue à consommer de l'électricité même en mode d'économie d'énergie. Il est recommandé d'éteindre le moniteur lorsque celui-ci n'est pas utilisé, pendant la nuit et les week-ends afin d'éviter toute consommation inutile d'électricité. Il est possible que le signal vidéo provenant de l'ordinateur puisse fonctionner alors que la synchronisation du signal H ou V soit absente. Dans ce cas, la fonction d'ECONOMIE D'ENERGIE peut ne pas fonctionner normalement.

Depannage

En cas de dysfonctionnement du moniteur, procéder dans l'ordre aux contrôles suivants.

1. Effectuer les réglages décrits à la section UTILISATION DU MONITEUR en fonction du problème rencontré. Si le moniteur n'affiche pas d'image, allez à l'étape 2.
2. Se reporter aux tableaux suivants si l'on ne trouve pas la fonction de réglage correspondante à la section UTILISATION DU MONITEUR ou si le problème persiste.
3. Si vous rencontrez un problème qui n'est pas décrit dans les tableaux ou qui ne peut pas être corrigé en utilisant les tableaux, cessez d'utiliser le moniteur et contactez votre revendeur ou le service technique iiyama pour plus d'assistance.

Contrôle

L'image n'apparait pas.

(Le voyant d'alimentation ne s'allume pas)

Le câble d'alimentation est-il correctement branché? □ L'interrupteur marche-arrêt est-il sur ON ? Vérifier à l'aide d'un autre appareil que la prise secteur fonctionne.

Le voyant d'alimentation est bleu

Si l'économiseur d'écran est activé, toucher la souris ou l'écran. Augmenter le Contraste et/ou la Luminosité.

L'ordinateur est-il allumé ?

Le cable de signal est-il correctement rangé ? Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?

Le voyant d'alimentation est orange

Si le moniteur est en mode Economie d'énergie, toucher la souris ou l'écran. □ L'ordinateur est-il allumé ? Le cable de signal est-il correctement branché ? Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?

L'écran n'est pas synchronisé.

Le câble de signal est-il correctement branché? Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ? Le niveau de sortie vidéo de l'ordinateur est-il dans la plage de valeurs du moniteur?

L'écran n'est pas centré.

Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?

L'écran est trop lumineux ou trop nombre.

Le niveau de sortie vidéo de l'ordinateur est-il dans la plage de valeurs du moniteur?

L'écran tremble.

La tension d'alimentation est-elle dans la plage de valeurs du moniteur ? Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?

Contrôle

(6) Pas de son.

L'équipement audio (ordinateur etc.) est en marche. Le câble audio est connecté correctement. Augmentez le volume. Le Muet est OFF. Le niveau de sortie de l'équipement audio est dans les spécifications du moniteur.

⑦ Le son est trop fort ou trop faible. Le niveau de sortie de l'équipement audio est dans les spécifications du moniteur. (8) L'audition d'un bruit parasite. Le cable audio est connecté correctement.

Informations de recyclage

Pour une meilleure protection de l'environnement, svp ne disposez pas votre moniteur. Veuillez visiter notre site Web : www.iiyama.com/recycle pour la réutilisation de moniteur.

Catégorie de taille		17"
Panneau LCD	Système d'affichage	a-Si TFT matrice active
	Taille	Diagonale: 17"
	Taille du point	0,264 mm H × 0,264 mm V
	Luminosité	250cd/m² (Typique)
	Rapport de contraste	1000 : 1 (Typique)
	Angle de vue	Droite / Gauche : 85 degrés chaque, Haut / Bas : 80 degrés chaque (Typique)
	Temps de réponse	5ms (Noir, Blanc, Noir)
Couleurs affichées		Environ 16,7 millions
Fréquence de synchronisation		Horizontal : 31,0-81,0 kHz, Verticale : 56-75 Hz
Résolution maximale		1280 × 1024, 1,31 Mégapixel
Connecteur d'entrée		Mini D-Sub 15 broches, DVI-D 24 broches
Plug & Play		VESA DDC2BTM
Signal de synchronisation en entrée		Sync. séparée : TTL, positif ou négatif
Signal vidéo en entrée		Analogue : 0,7 Vp-p (standard), 75Ω, positifDigital: Conforme au DVI (Digital Visual Interface standard Rev.1,0)
Connecteur d'entrée audio		Prise mini 3,5 mm (stéroyo)
Signal d'entrée audio		0,5 Vrms maximum
Haut-parleurs		1 W x 2 (haut-parleurs stéroyo)
Taille d'écran maximale		337,920 mm L × 270,336 mm H / 13,3" L × 10,6" H
Alimentation		100-240 VAC, 50/60 Hz, 1,2 A
Puisance absorbée		19W typique, Mode d'économie d'énergie : 1 W maximum*
Dimensions / Poids net		369,0 × 401,5 × 200,5mm / 14,5 × 15,8 × 7,9 " (L×H×P)4,5kg / 9,92lbs
Angle d'inclinaison		Haut: 20 degrés
Conditions de fonctionnement		Utilisation : Température 5 à 35°C / 41 à 95°FHumidité 20 à 80% (sans condensation)Stockage : Température -20 à 60°C / -4 à 140°FHumidité 10 à 90% (sans condensation)
Homologation		TCO 5,0, CE, CB, TÜV-GS, TÜV-ERGO, Energy Star5.0

NOTE

• L'équipement audio n'est pas connecté.

Caractéristiques techniques : ProLite PB1705S

Catégorie de taille		17"
Panneau LCD	Système d'affichage	a-Si TFT matrice active
	Taille	Diagonale: 17"
	Taille du point	0,264 mm H × 0,264 mm V
	Luminosité	250cd/m² (Typique)
	Rapport de contraste	1000 : 1 (Typique)
	Angle de vue	Droite / Gauche : 85 degrés chaque, Haut / Bas : 80 degrés chaque (Typique)
	Temps de réponse	5ms (Noir, Blanc, Noir)
Couleurs affichées		Environ 16,7 millions
Fréquence de synchronisation		Horizontal : 31,0-81,0 kHz, Verticale : 56-75 Hz
Résolution maximale		1280 × 1024, 1,31 Mégapixel
Connecteur d'entrée		Mini D-Sub 15 broches, DVI-D 24 broches
Plug & Play		VESA DDC2BTM
Signal de synchronisation en entrée		Sync. séparée : TTL, positif ou négatif
Signal vidéo en entrée		Analogue : 0,7 Vp-p (standard), 75Ω, positifDigital: Conforme au DVI (Digital Visual Interface standard Rev.1,0)
Connecteur d'entrée audio		Prise mini 3,5 mm (stéréo)
Signal d'entrée audio		0,5 Vrms maximum
Haut-parleurs		1 W x 2 (haut-parleurs stéréo)
Taille d'écran maximale		337,920 mm L × 270,336 mm H / 13,3" L × 10,6" H
Alimentation		100-240 VAC, 50/60 Hz, 1,2 A
Puisance absorbée		19W typique, Mode d'économie d'énergie : 1 W maximum*
Dimensions / Poids net		369,0 × 403,0-483,0 × 175,0mm / 15,0 × 15,9-19,0 × 6,9 " (L×H×P)5,4kg / 11,9lbs
Angle d'inclinaison		Haut: 20 degrés, Bas: 1 degrés
Conditions de fonctionnement		Utilisation : Température 5 à 35°C / 41 à 95°FHumidité 20 à 80% (sans condensation)Stockage : Température -20 à 60°C / -4 à 140°FHumidité 10 à 90% (sans condensation)
Homologation		TCO 5,0, CE, CB, TÜV-GS , TÜV-ERGO , Energy Star5.0

NOTE

• L'équipement audio n'est pas connecté.

Caractéristiques techniques : ProLite P1905S

Catégorie de taill		19"
Panneau LCD	Système d'affichage	a-Si TFT matrice active
	Taille	Diagonale: 19"
	Taille du point	0,294 mm H × 0,294 mm V
	Luminosité	250cd/m² (Typique)
	Rapport de contraste	1000 : 1 (Typique)
	Angle de vue	Droite / Gauche : 85 degrés chaque, Haut : 85 degrés, Bas : 75 degrés (Typique)
	Temps de réponse	5ms (Noir, Blanc, Noir)
Couleurs affichées		Environ 16,7 millions
Fréquence de synchronisation		Horizontal : 31,0-81,0 kHz, Verticale : 56-75 Hz
Résolution maximale		1280 × 1024, 1,31 Mégapixel
Connecteur d'entrée		Mini D-Sub 15 broches, DVI-D 24 broches
Plug & Play		VESA DDC2BTM
Signal de synchronisation en entrée		Sync. séparée : TTL, positif ou négatif
Signal vidéo en entrée		Analogue : 0,7 Vp-p (standard), 75Ω, positifDigital: Conforme au DVI (Digital Visual Interface standard Rev.1,0)
Connecteur d'entrée audio		Prise mini 3,5 mm (stéroyo)
Signal d'entrée audio		0,5 Vrms maximum
Haut-parleurs		1 W x 2 (haut-parleurs stéroyo)
Taille d'écran maximale		376,320 mm L × 301,056 mm H / 14,8" L × 11,9" H
Alimentation		100-240 VAC, 50/60 Hz, 1,5 A
Puisance absorbée		20W typique, Mode d'économie d'énergie : 1 W maximum*
Dimensions / Poids net		414,5 × 420,5 × 200,5mm / 16,3 × 16,6 × 7,9 " (L×H×P)5,0kg / 11,0lbs
Angle d'inclinaison		Haut: 20 degrés
Conditions de fonctionnement		Utilisation : Température 5 à 35°C / 41 à 95°FHumidité 20 à 80% (sans condensation)Stockage : Température -20 à 60°C / -4 à 140°FHumidité 10 à 90% (sans condensation)
Homologation		TCO 5,0, CE, CB, TÜV-GS , TÜV-ERGO , Energy Star5.0

• L'équipement audio n'est pas connecté.

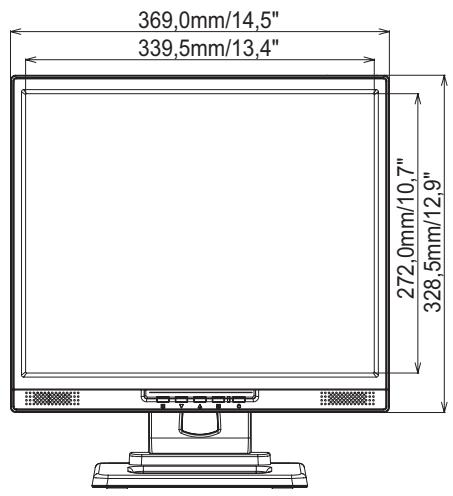

Dimensions : ProLite PB1705S

( ): Plage d'ajustement maximum

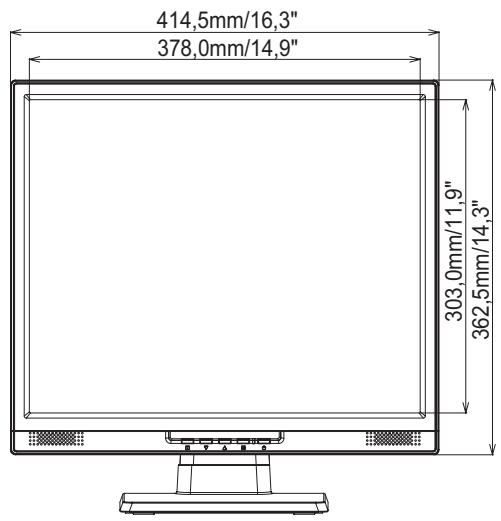

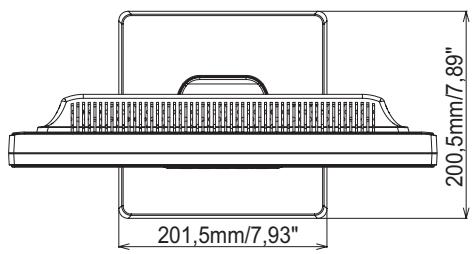

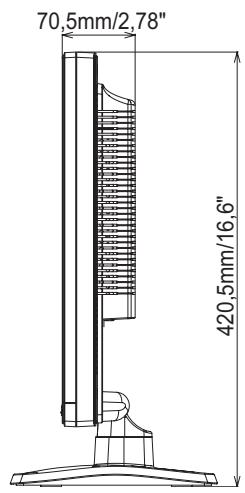

Dimensions : ProLite P1905S

Mode videoto		Fréquence horizontal	Fréquence vertical	Horloge à points
VESA	VGA 640 × 480	31,469kHz	59,940Hz	25,175MHz
		37,500kHz	75,000Hz	31,500MHz
		37,861kHz	72,809Hz	31,500MHz
	SVGA 800 × 600	35,156kHz	56,250Hz	36,000MHz
		37,879kHz	60,316Hz	40,000MHz
		48,077kHz	72,188Hz	50,000MHz
		46,875kHz	75,000Hz	49,500MHz
	XGA 1024 × 768	48,363kHz	60,004Hz	65,000MHz
		56,476kHz	70,069Hz	75,000MHz
		60,023kHz	75,029Hz	78,750MHz
	SXGA 1280 × 1024	63,981kHz	60,020Hz	108,000MHz
		79,976kHz	75,025Hz	135,000MHz
VGA TEXT	720 × 400	31,469kHz	70,087Hz	28,322MHz
Macintosh	640 × 480	35,000kHz	66,667Hz	30,240MHz
	832 × 624	49,725kHz	74,550Hz	57,283MHz

• L'entrée DVI n'est pas compatible.
